1.系统综述

DSI 5100新型变电站综合自动化系统适用于110kV及以下电压等级的变电站，该系统全站采用双以太网传输技术、采用国际上最流行IEC 61850通信协议，产品具有成熟的技术和稳定的运行经验。

2.系统组成

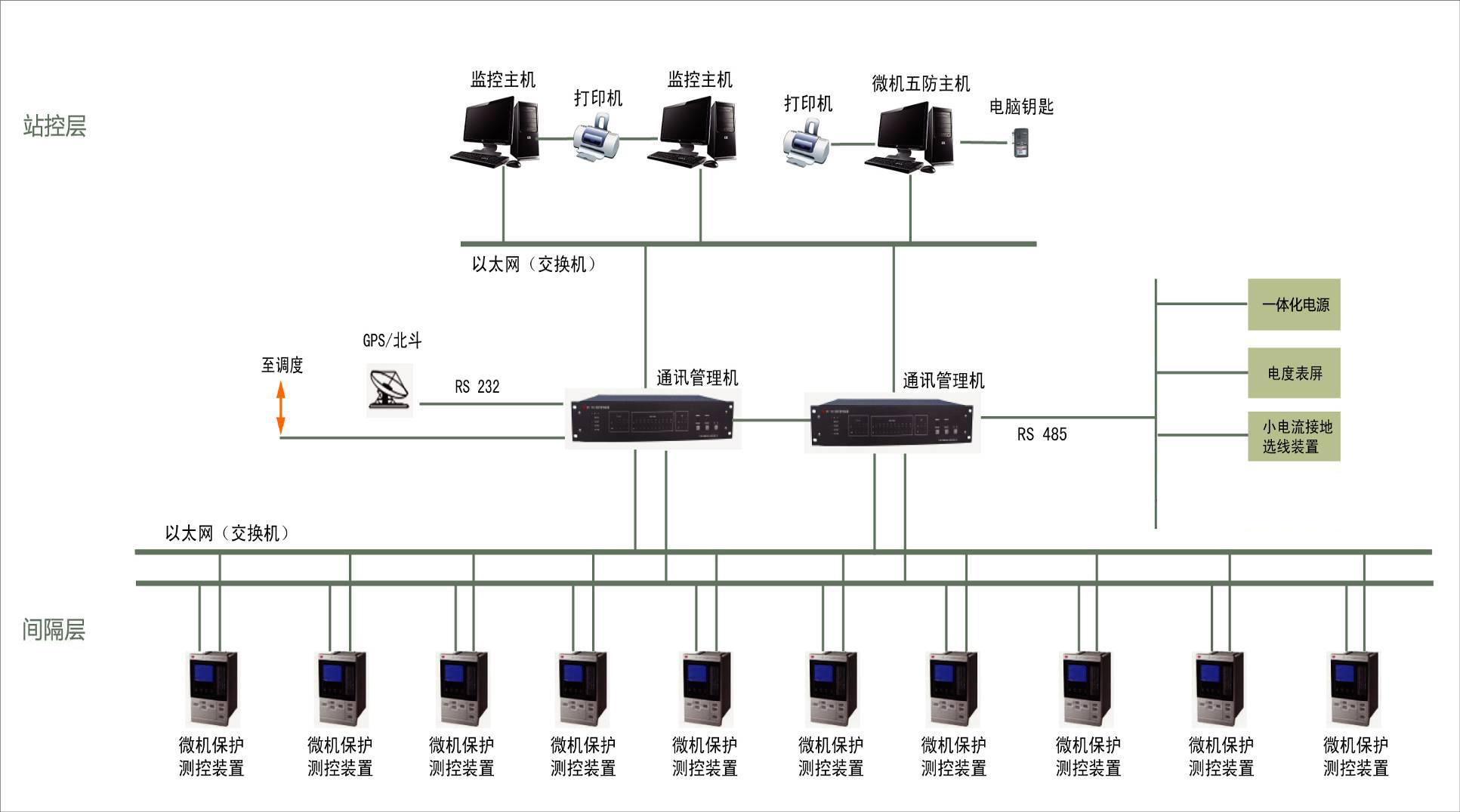

数字化变电站系统采用分层分布式结构，分为变电站层和间隔层。变电站层采用100M双以太网，间隔层可采用10M或100M以太网，变电站层和间隔层通讯媒介可通过双绞线或光纤连接，其主要功能如下：

■ 变电站层

采用DSI 5000站内计算机监控与管理系统，负责收集全站的信息，完成站内设备的状态监视与控制。

■ 间隔层

间隔层的保护装置、测控装置、自动装置等功能相对独立，仅通过以太网互联，根据需要可集中组屏或直接下放至开关柜。

3.系统特点

DSI 5100系统基于IEC 61850通讯协议、选用高性能的嵌入式硬件平台、采用嵌入式操作系统和可编程的设计思想，建立了通用的软硬件平台，以适应电力技术和通讯技术的日益快速发展需要：

■ 引入柔性化设计的理念，模块化的设计方法，在保证可靠性前提下充分满足用户的各种功能需求和不同的逻辑需求，并易于实现向新平台系统的移植和升级；

■ 装置的保护和自动化功能在开发和工程两个级别上实现了模块可编程配置，非标产品可以在现场进行逻辑编程更改；

■ 装置主CPU采用32位工业级RISC（166MHZ）处理器，A/D转换采用串行的双16位A/D同步采样，2个10/100 M以太网通讯接口、1个USB 2.0口、3个串口；

■ 装置以COMTRADE格式记录故障状态，其中录波长度、录波内容、启动方式均可配置，最长录波时间长达20秒，并可用录波数据重复再现故障状态；

■ 全站网络可采用双以太网，规约采用IEC 61850，与站内其它智能设备通讯可采用IEC 60870-5-103规约；

■ 基于GOOSE信息可实现操作联锁，VQC、小电流接地选线等集中类功能可分布实时完成，即可靠又减少了二次设备，也大大降低了使用维护成本；

■ 采用流行的嵌入式结构，装置的背插方式提高了抗干扰能力，能通过15项严酷等级的EMC试验，同时为了检修维护方便也可从前面更换插件。装置高6u、宽1/3 19英寸，易于组屏拼装也可直接安置于开关柜上；

■ 全站GPS同步对时并具有硬脉冲对时接点输入。
